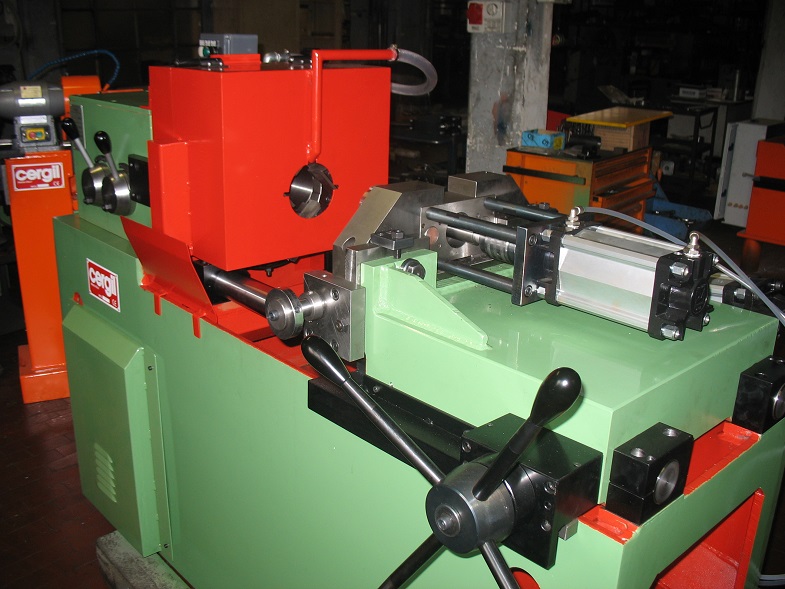

Filettatrice F114 Cergil

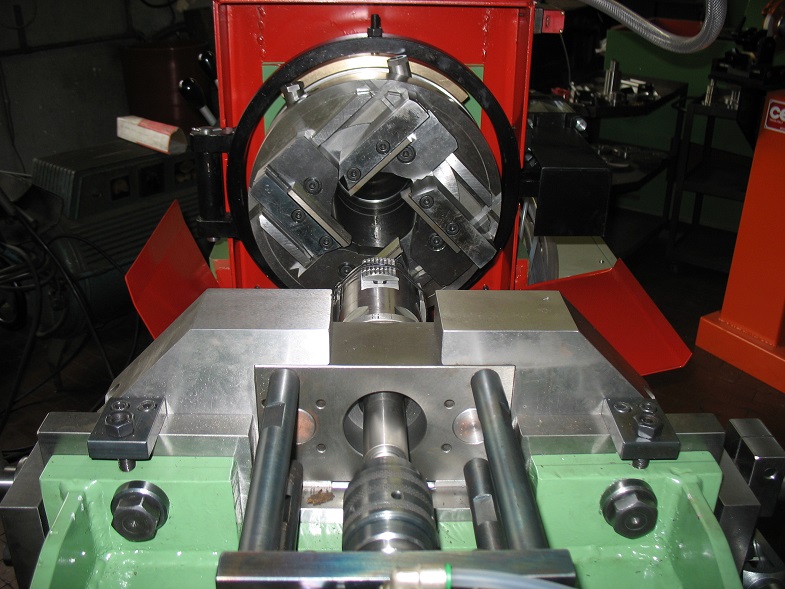

Filettatrice F114 Visione Davanti

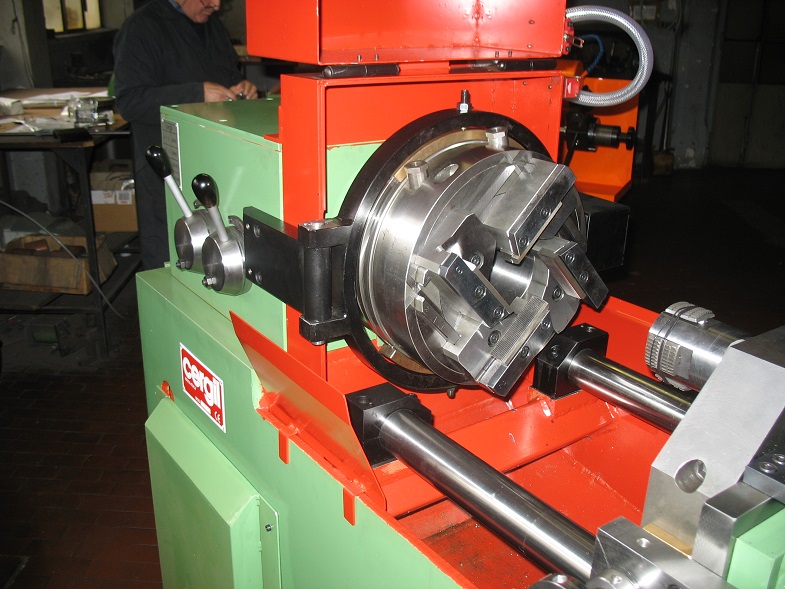

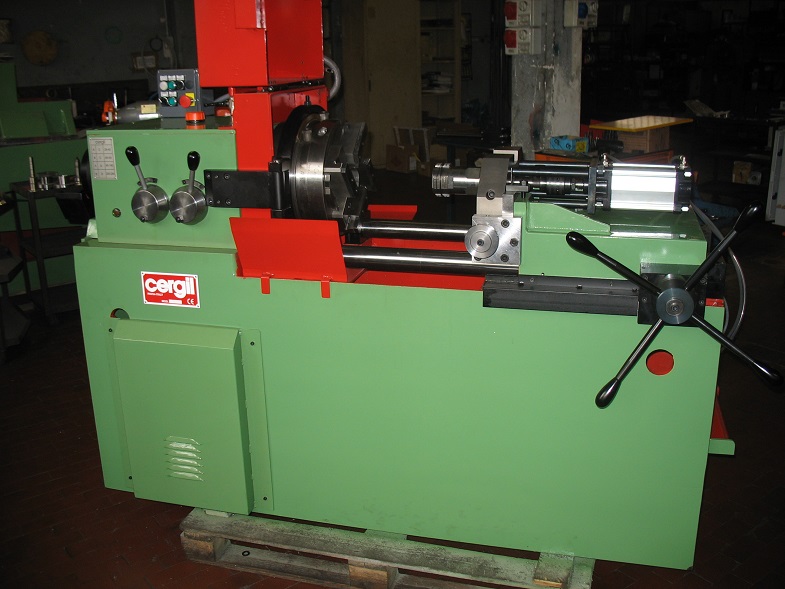

Filettatrice F114 Foto 3
Filettatrice F114 CergilFilettatrice F114 Visione DavantiFilettatrice F114 Foto 3

Caratteristiche Generali

Potenza motore: 7,5 kW

Coppia Mandrino: 2132 Nm

Diametro Chiusura Ganasce: da Ø33 a Ø114

Descrizione Filettatrice F114

È una filettatrice semiautomatica tradizionale concepita per la realizzazione di filettature per asportazione con filiera R114 a scatto automatico al termine della lavorazione.
È una macchina robusta, concepita e ottimizzata per produzioni intensive con costi di utilizzo molto bassi.
I pezzi da filettare sono fissi ed è l’utensile a ruotare attorno alla barra; questo permette, grazie ad una potente morsa auto-centrante, la realizzazione di filettature in totale sicurezza anche su pezzi di elevata lunghezza.
Il carrello mobile, montato su manicotti a sfera e azionato da un volantino, garantisce all’operatore un utilizzo semplice e un notevole confort di produzione.
L’apertura e chiusura della morsa e della testa di filettatura sono azionati tramite cilindro pneumatico; il loro controllo è legato alla lunghezza di filettatura da realizzare.
Il controllo della lunghezza filettata è realizzato tramite un fermo pneumatico interno al mandrino.

Filettatrice F60 Layout 3D

Funzionamento Filettatrice F114

  • Morsa autocentrante pneumatica, forza di serraggio massima di 2 tonnellate con chiusura e apertura automatica, allineata alla posizione del carro. 2 coppie di ganasce a V. Corsa massima di apertura 24mm.
  • Apertura e chiusura automatica della testa di filettatura.
  • Regolazione della lunghezza della filettatura interna con fermo pneumatico interno al mandrino.
  • Schermo di controllo 5,6’’ dedicato alla realizzazione delle filettature che permette di regolare la velocità del mandrino in funzione dei parametri di taglio e del diametro e del passo della filettatura.
  • Semplicità di regolazione e montaggio dei pettini.
  • Posizione di lavoro a destra o a sinistra della macchina (da definire all’ordine).
  • Pettini riaffilabili.
  • Raffreddamento automatico.
  • Motore 7 KW e 6 poli.

SEI INTERESSATO AI NOSTRI PRODOTTI?

Punti di forza della Filettatrice F114

Robustezza

E’ una filettatrice semiautomatica molto resistente, concepita e idonea per grandi produzione industriali.

Progettazione

È una filettatrice semiautomatica facile da usare e il suo utilizzo non necessita di particolari competenze da parte dell’operatore.

Ottimizzazione Costi

La possibilità di riaffilare gli utensili di taglio garantisce la riduzione dei costi di utilizzo.

Polivalenza

La filettatrice semiautomatica può realizzare ogni tipo di filettatura, cilindrica o conica, destra o sinistra, su qualunque tipo di acciaio (comprese le barre nervate), Inox, alluminio, bronzo, plastiche.
