Filettatrice F60 tipo V

Cergil Filettatricef60v12 Macchina
Cergil-filettatricef60v12-macchina
Cergil-filettatricef60v12-schermo
Cergil-filettatricef60v12-macchina2
Cergil-filettatricef60v12-fronte
Cergil Filettatricef60v12 Macchina Cergil Filettatricef60v12 Schermo Cergil Filettatricef60v12 Macchina2 Cergil Filettatricef60v12 Fronte

Potenza motore: 7,5 kW.

Coppia Motore: 80 Nm.

Coppia Mandrino: 1030 Nm.

Diametro Chiusura Ganasce: da Ø8 a Ø60.

Descrizione

È una macchina tradizionale semi-automatica concepita per la realizzazione di filettature per asportazione con filiera a scatto automatico al termine della lavorazione.
È una macchina robusta, concepita e ottimizzata per produzioni intensive con costi di utilizzo molto bassi.
I pezzi da filettare sono fissi ed è l’utensile a ruotare attorno alla barra; questo permette, grazie ad una potente morsa auto-centrante, la realizzazione di filettature in totale sicurezza anche su pezzi di elevata lunghezza.
Il carrello mobile, montato su manicotti a sfera e azionato da un volantino, garantisce all’operatore un utilizzo semplice e un notevole confort di produzione.
L’apertura e chiusura della morsa e della testa di filettatura sono azionati tramite cilindro pneumatico; il loro controllo è legato alla lunghezza di filettatura da realizzare.
Il controllo della lunghezza filettata è realizzato tramite un fermo pneumatico interno al mandrino.

Funzionamento:

  • Morsa autocentrante pneumatica, forza di serraggio massima di 2 tonnellate con chiusura e apertura automatica, allineata alla posizione del carro. 2 coppie di ganasce a V. Corsa massima di apertura 24mm.

  • Apertura e chiusura automatica della testa di filettatura.

  • Regolazione della lunghezza della filettatura interna con fermo pneumatico interno al mandrino.

  • Schermo di controllo 5,6’’ dedicato alla realizzazione delle filettature che permette di regolare la velocità del mandrino in funzione dei parametri di taglio e del diametro e del passo della filettatura.

  • Semplicità di regolazione e montaggio dei pettini.

  • Posizione di lavoro a destra o a sinistra della macchina (da definire all’ordine).
  • Pettini riaffilabili.
  • Raffreddamento automatico.
  • Motore 7 KW e 6 poli.

Filettatrice A33

Cergil A33 Foto1
Cergil-a33-foto1
Cergil-a33-foto2
Cergil-a33-foto3
Cergil A33 Foto1 Cergil A33 Foto2 Cergil A33 Foto3

Potenza motore: 3 kW.

Coppia Motore: 154 Nm.

Coppia Mandrino: 590 Nm.

Diametro Chiusura Ganasce: da Ø8 a Ø33.

Descrizione

La filettatrice semiautomatica A33 è una macchina compatta adatta per le filettature in stabilimento o direttamente in cantiere, fino al diametro M30. Le dimensioni ridotte consentono all’operatore un veloce e pratico utilizzo. La compattezza della macchina è stata raggiunta progettando un’unità mobile su cui sono calzate una testa R33 ed una morsa fissa e regolabile.

Funzionamento:

  • Morsa compatta autocentrante pneumatica, con possibilità di avere doppie ganasce di serraggio, allineata alla posizione dell’unità, con chiusura e apertura automatica o manuale.

  • Apertura e chiusura automatica della testa di filettatura.

  • Regolazione della lunghezza della filettatura interna con fermo pneumatico interno al mandrino.

  • Schermo di controllo dedicato alla realizzazione delle filettature che permette di regolare la velocità del mandrino in funzione dei parametri di taglio e del diametro e del passo della filettatura.

  • Regolazione e montaggio dei pettini semplificata.

  • Posizione di lavoro a destra o a sinistra della macchina (da definire all’ordine).

  • Pettini affilabili.

  • Refrigerazione automatica.

Filettatrice F114

Cergil F114 Foto1
Cergil-f114-foto1
Cergil-f114-foto2

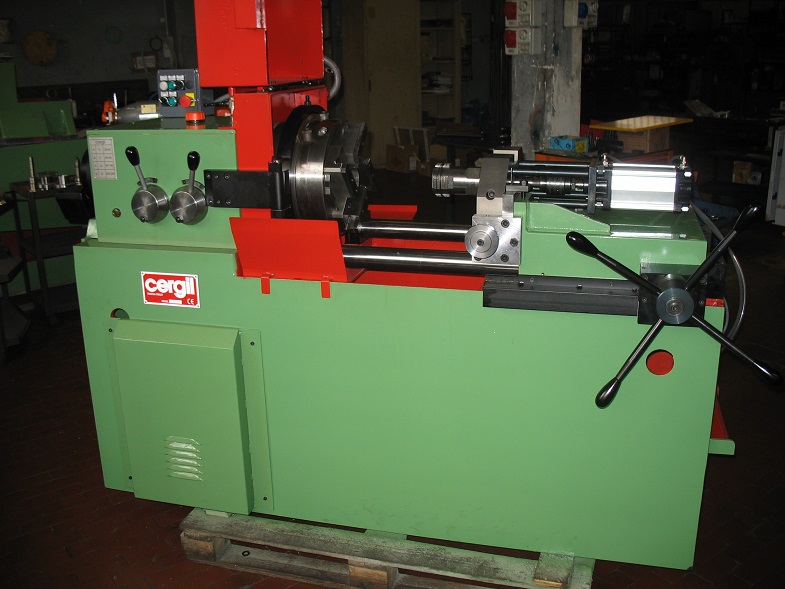

Cergil-f114-foto3
Cergil-f114-foto4
Cergil F114 Foto1 Cergil F114 Foto2 Cergil F114 Foto3 Cergil F114 Foto4

Potenza motore: 7,5 kW.

Coppia Mandrino: 2132 Nm.

Diametro Chiusura Ganasce: da Ø33 a Ø114.
